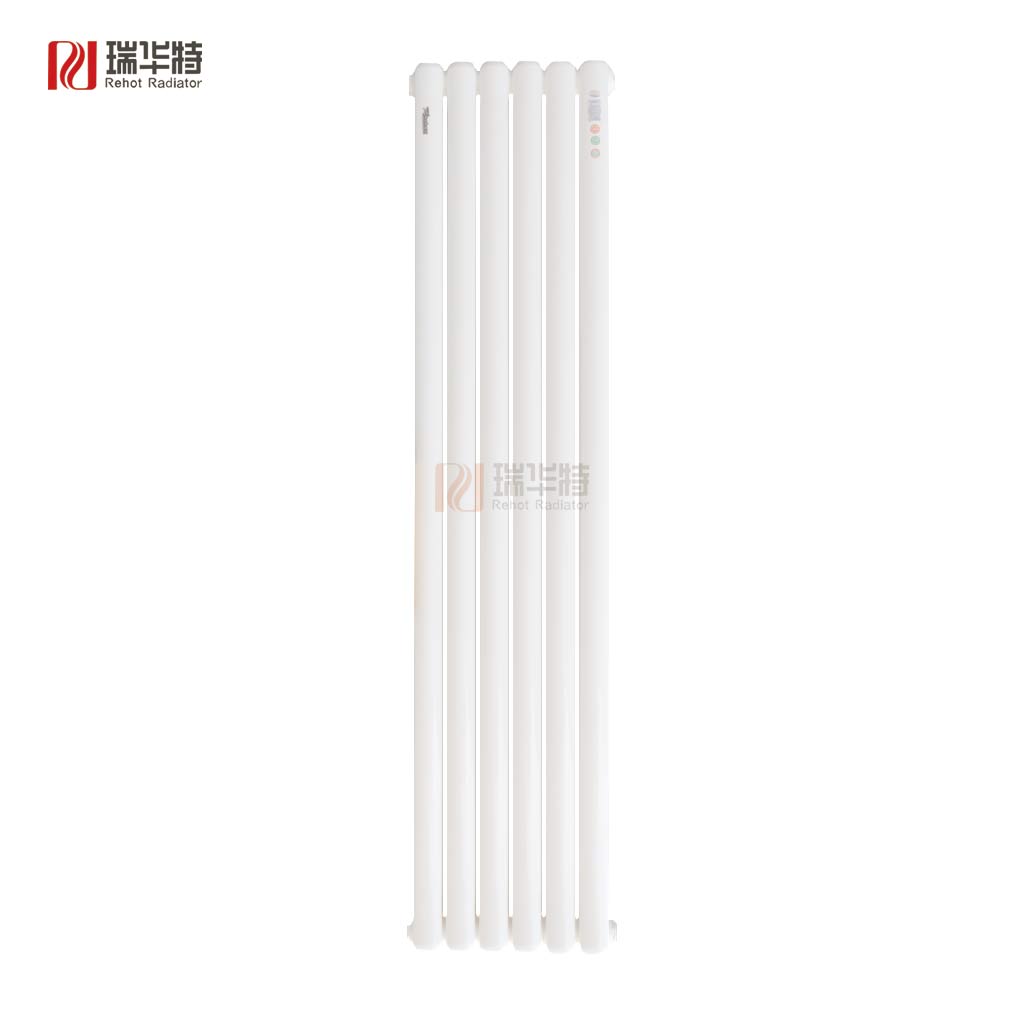

70x63x600單罩鋼制暖氣片
品牌：瑞華特暖氣片/散熱器
材質：優質低碳鋼（進口原材料）
工藝：
使用氬弧焊接設備及技術，焊接強度高，承壓能力強；
獨特的表面拋丸及酸洗磷化處理；
超細納米防腐涂料，真空灌裝防腐涂層均勻無限防腐；
進口抗紫外線全聚酯塑粉，全自動靜電噴塑附著力更強，表面光潔亮麗；
經數次100%氣密性壓力檢測，承壓能力強，試驗壓力為1.5Mpa。
個性特點：
源自歐洲簡約的二柱式外形設計，美觀而經典；
散熱性能穩定，適用于各種采暖、水質和系統。
| 鋼制DHQ70*63在不同溫差下的散熱量表 | ||||||||||||||||||
| 溫差Temperature difference 中心距Distance between axes(mm) 單位unit：w/片 ribs | ||||||||||||||||||
| △t℃ | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 |
| 35 | 32.99 | 43.27 | 53.05 | 62.74 | 69.78 | 77.03 | 85.63 | 95.43 | 104.02 | 116.14 | 126.68 | 133.87 | 146.24 | 156.21 | 165.63 | 175.58 | 183.77 | 194.14 |
| 40 | 39.17 | 51.38 | 63.96 | 74.54 | 82.95 | 91.57 | 101.80 | 113.49 | 123.71 | 138.27 | 150.88 | 159.44 | 174.24 | 186.19 | 197.55 | 209.51 | 219.28 | 231.65 |
| 45 | 45.58 | 59.80 | 73.94 | 86.78 | 96.62 | 106.65 | 118.57 | 132.23 | 144.14 | 161.26 | 176.03 | 186.01 | 203.36 | 217.38 | 230.78 | 244.83 | 256.25 | 270.72 |
| 50 | 52.20 | 68.49 | 84.96 | 99.43 | 110.74 | 122.25 | 135.91 | 151.61 | 165.26 | 185.05 | 202.06 | 213.52 | 233.51 | 249.69 | 265.21 | 281.45 | 294.58 | 311.21 |
| 55 | 59.00 | 77.44 | 95.94 | 112.45 | 125.29 | 138.30 | 153.76 | 171.58 | 187.03 | 209.58 | 228.91 | 241.89 | 264.61 | 283.03 | 300.77 | 319.28 | 334.17 | 353.03 |
| 60 | 65.99 | 86.62 | 107.22 | 125.82 | 140.23 | 154.80 | 172.10 | 192.09 | 209.39 | 234.80 | 256.52 | 271.08 | 296.61 | 317.34 | 337.38 | 358.23 | 374.94 | 396.1 |
| 64.5 | 72.42 | 95.08 | 117.60 | 138.13 | 154.00 | 170.00 | 189.00 | 211.00 | 230.00 | 258.06 | 281.99 | 297.99 | 326.13 | 349.00 | 371.17 | 394.20 | 412.59 | 435.88 |
| 70 | 80.45 | 105.65 | 132.69 | 153.52 | 171.21 | 189.00 | 210.13 | 234.64 | 255.77 | 287.17 | 313.88 | 331.68 | 363.09 | 388.65 | 413.51 | 439.27 | 459.76 | 485.71 |
| Q=a（△T）n | ||||||||||||||||||
| △t℃ | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 |
| a | 0.341 | 0.444 | 0.54687 | 0.637 | 0.69845 | 0.77102 | 0.85719 | 0.94509 | 1.03019 | 1.118 | 1.2065 | 1.27494 | 1.378 | 1.4563 | 1.5169 | 1.591 | 1.6652 | 1.7592 |
| n | 1.286 | 1.288 | 1.289 | 1.291 | 1.295 | 1.295 | 1.295 | 1.298 | 1.298 | 1.306 | 1.309 | 1.309 | 1.312 | 1.315 | 1.32 | 1.323 | 1.323 | 1.323 |
| 鋼制DHQ70*63技術參數 | ||||||||||||||||||
| 中心距H（mm） | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 |
| 高度H1（mm） | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1250 | 1350 | 1450 | 1550 | 1650 | 1750 | 1850 | 1950 | 2050 |
| 散熱量（W/片） | 72.42 | 95.08 | 117.60 | 138.13 | 154.00 | 170.00 | 189.00 | 211.00 | 230.00 | 258.06 | 282.00 | 298.00 | 326.13 | 349.00 | 371.00 | 394.20 | 412.6 | 435.9 |
| 水容量（L/片） | 0.75 | 1.03 | 1.4 | 1.72 | 2.04 | 2.34 | 2.67 | 2.99 | 3.31 | 3.67 | 3.98 | 4.29 | 4.6 | 4.91 | 5.22 | 5.53 | 5.84 | 6.15 |
| 散熱表面積（M2/片） | 0.11 | 0.13 | 0.15 | 0.18 | 0.20 | 0.226 | 0.25 | 0.27 | 0.30 | 0.34 | 0.359 | 0.39 | 0.414 | 0.44 | 0.468 | 0.496 | 0.52 | 0.55 |
| 重量 | 1.2 | 1.53 | 1.85 | 2.18 | 2.50 | 2.83 | 3.16 | 3.48 | 3.80 | 4.13 | 4.46 | 4.79 | 5.11 | 5.44 | 5.77 | 6.10 | 6.43 | 6.76 |
| 厚度 | 63 | |||||||||||||||||
| 工作壓力（MPa） | 1 | |||||||||||||||||
| 試驗壓力（MPa） | 1.5 | |||||||||||||||||
| 接口尺寸 | 標準6分口、4分口、1寸口 | |||||||||||||||||
| 水平下進下出接口中心距尺寸 | 以組合長度為準 | |||||||||||||||||
| 產品組合長度表 | ||||||||||||||||||
| 片數 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 組合長度 | 257 | 336 | 415 | 494 | 573 | 552 | 731 | 810 | 889 | 968 | 1047 | 1126 | 1205 | 1284 | 1363 | 1442 | 1521 | 1600 |
| 注：組合長度為產品凈組合長度，誤差正負5，每片間隙為9MM。 | ||||||||||||||||||
70*63*600單罩鋼制暖氣片
常見暖氣片命名方式：
常見暖氣片高度：
| 全尺寸高度 | 中心距 |
| 645 | 600 |
| 1270 | 1200 |
| 1545 | 1500 |
| 1845 | 1800 |

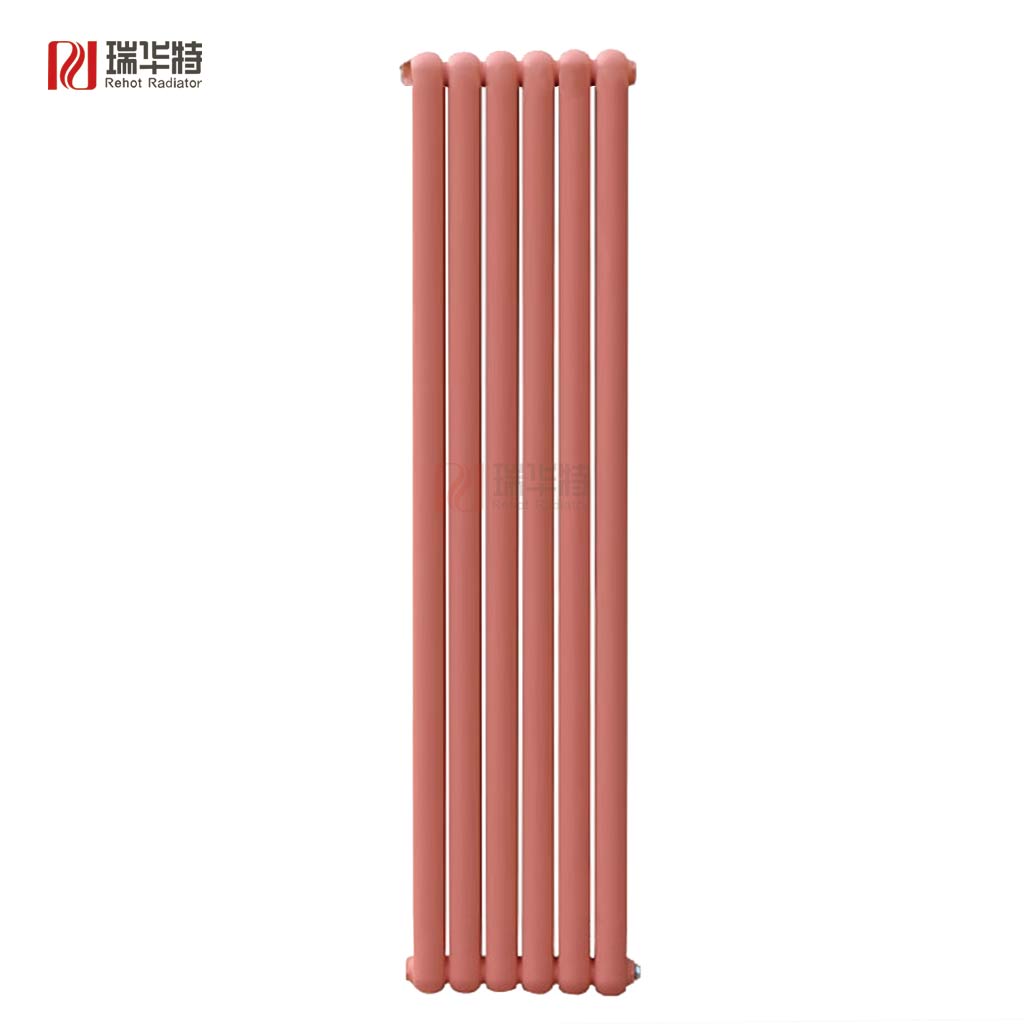

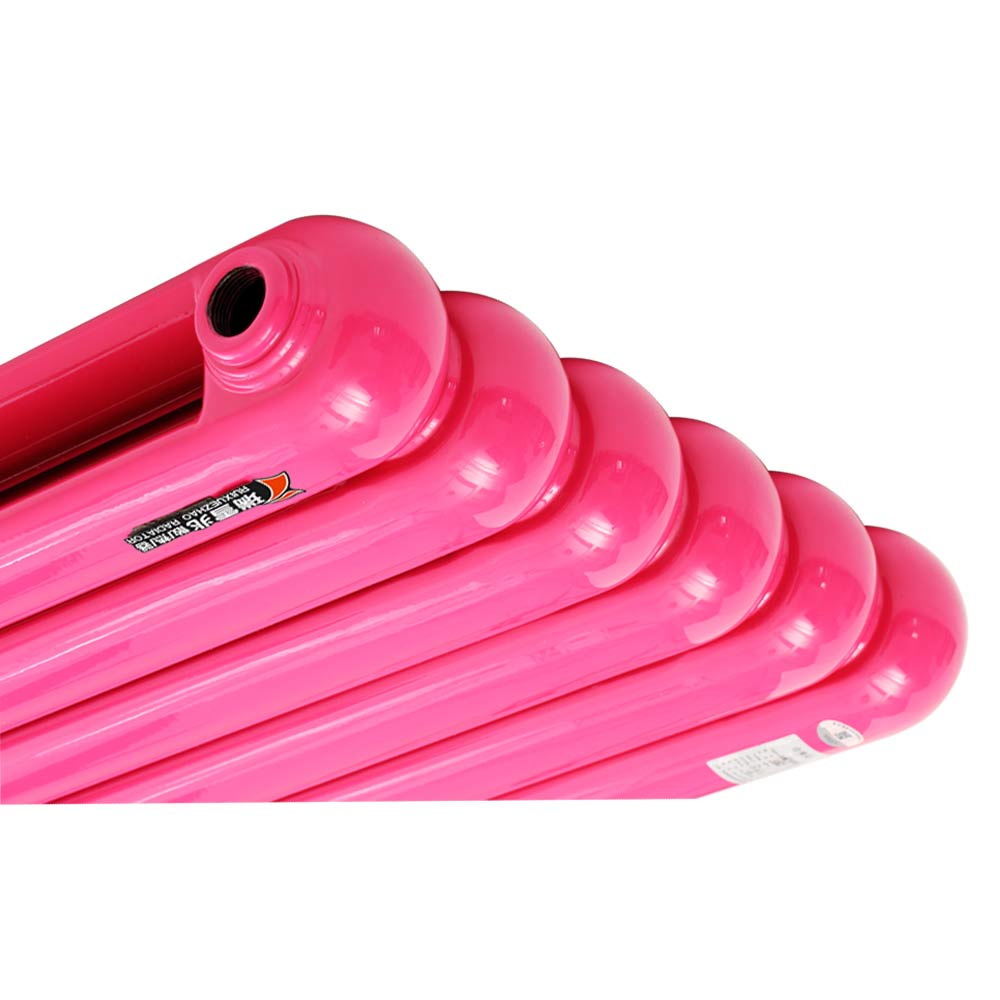

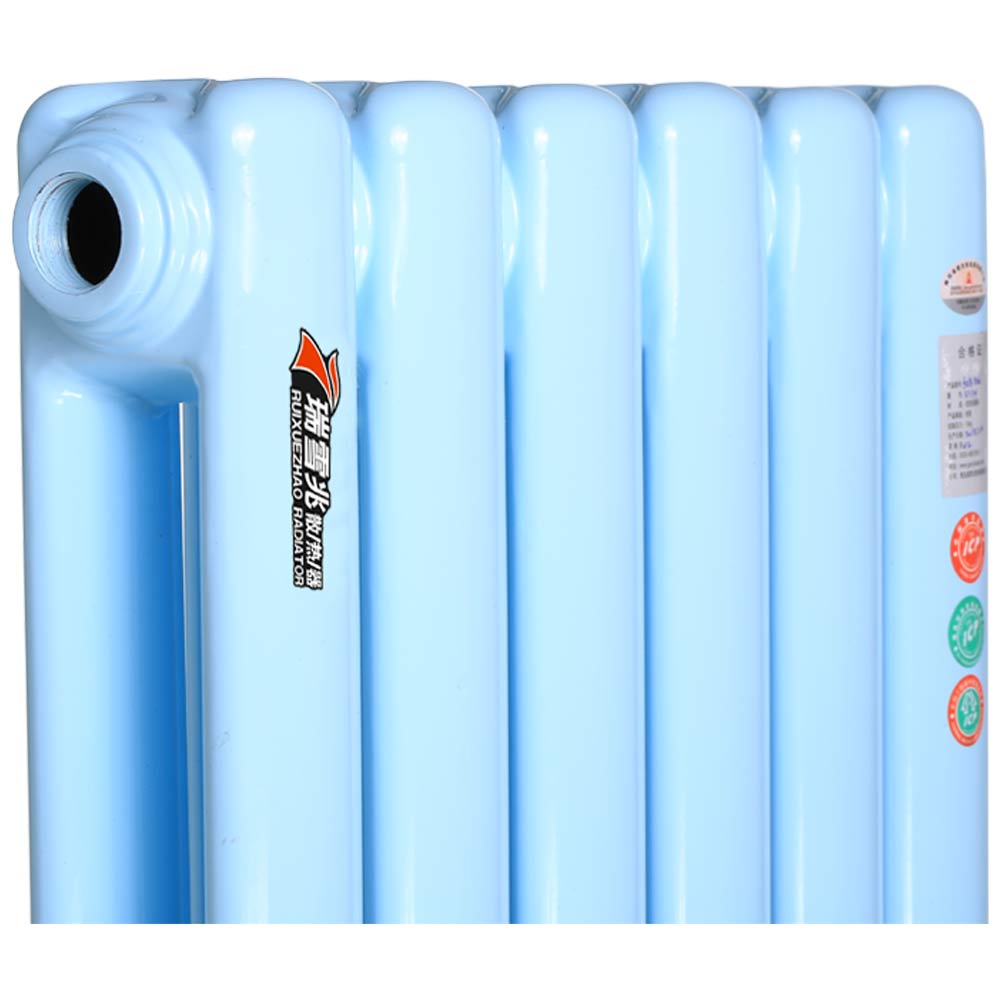

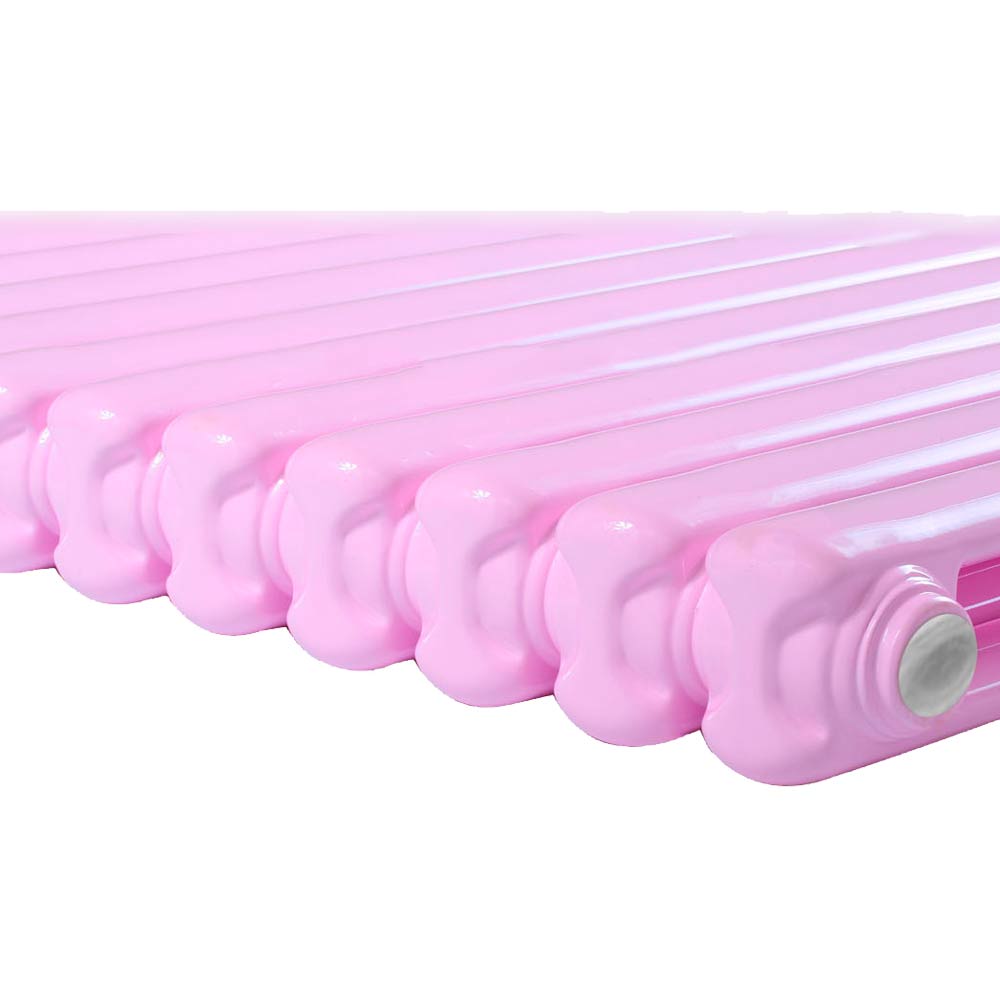

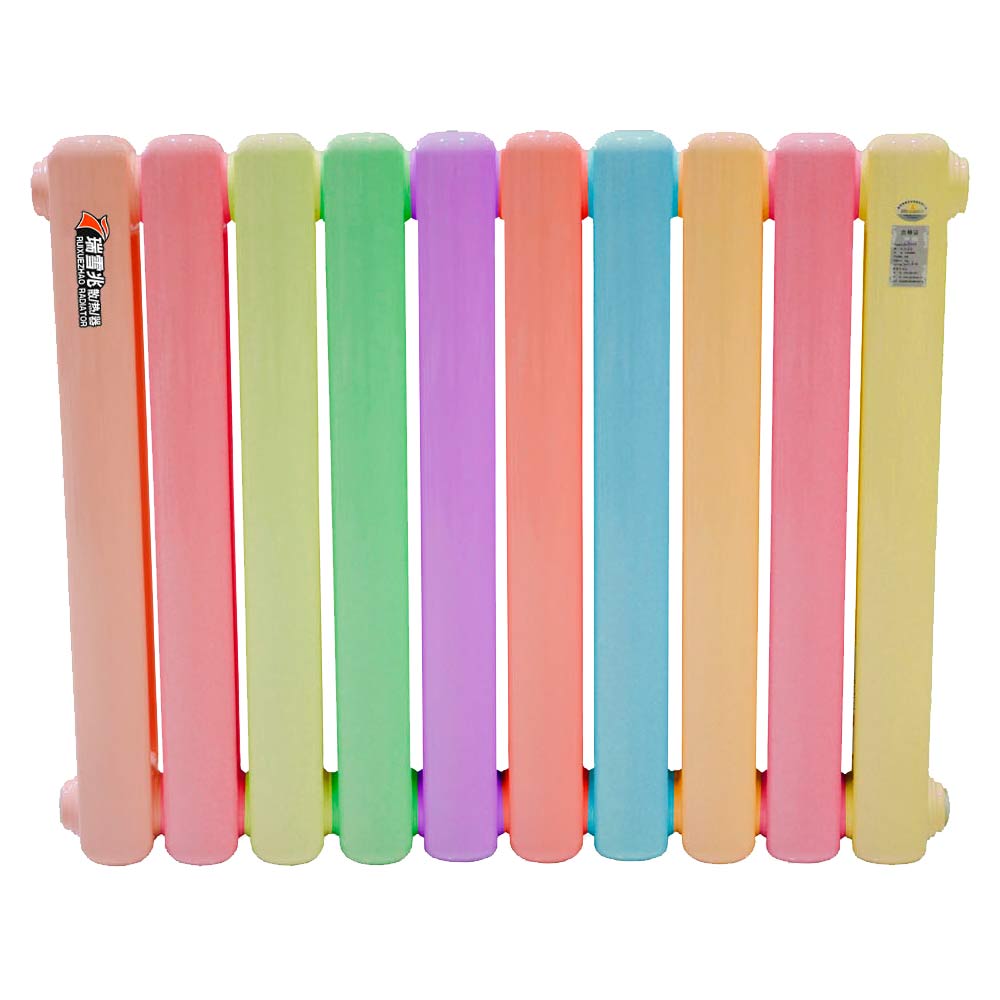

暖氣片可選顏色：
